微阻球形止回阀
型号:HQ44/45X

产品概述

HQ44/45X 微阻球形止回阀采用橡胶包皮球为阀瓣,在介质的作用下,可在阀体内的滑道上滚动,从而打开可关闭阀门。流量大流阻损失小,密封性能好,消声关闭,可减小水击波。水平或垂直安装均匀。可用于冷水、热水、工业及生活污水等管网的水泵出口,防止介质倒流。

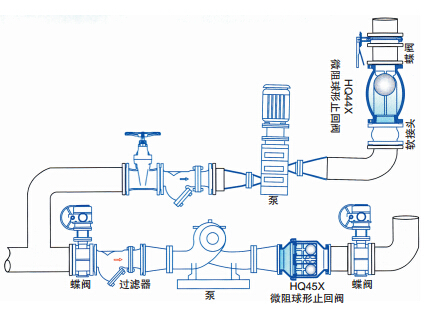

典型安装示意图


技术参数

公称压力:1.0~1.6MPa
公称通径:50~1000mm
适用介质:水及弱腐蚀性流体
适用温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 API598





主要零部件材料

零件名称
阀体
阀瓣
弹簧
阀座
材质
铸铁、球铁、铸钢
铸铜、不锈钢
不锈钢
铜、不锈钢

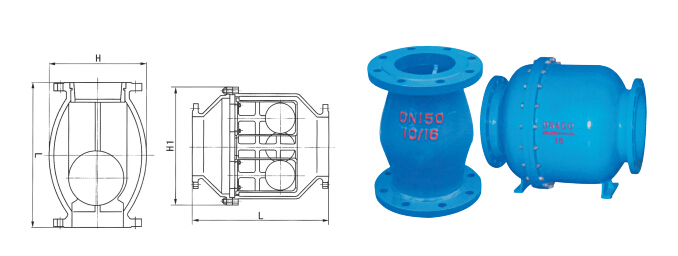

主要外形连接尺寸(单位:mm)

DN
50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
L
203
216
241
292
330
356
495
622
698
781
914
978
978
1295
1448
1600
1760
1900
H
180
210
225
245
280
320
380
450
470
500








H1






510
570
640
715
815
825
980
1155
1260
1350
1660
1700
