微阻缓闭蝶式止回阀
型号:HH46/48/49H

产品概述

HH46/48/49H 型微阻缓闭蝶式止回阀用在清水、污水、海水等介质的排水管道上,既能防止介质的倒流,又能有效地限制破坏性水锤,保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好节能效果等特点。

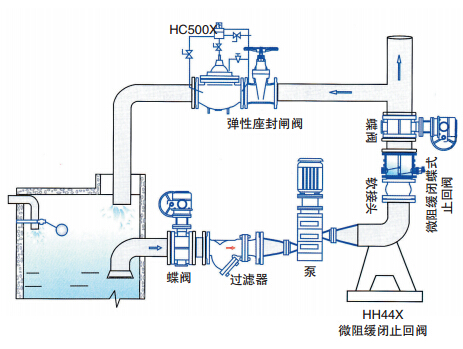

典型安装示意图


技术参数

公称压力:1.0~2.5MPa
公称通径:40~1000mm
缓闭时间:3~60 秒
适用介质:清水、污水、海水
适用温度:0~80℃(如需要,可达 200℃)
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 API598





主要零部件材料

零件名称
阀体
阀瓣
阀杆、油缸、活塞
弹簧
阀座
材料
铸铁、铸钢
碳钢
不锈钢
不锈钢
丁腈橡胶

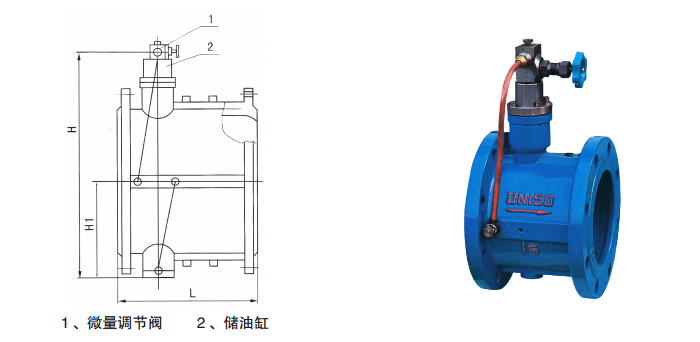

主要外形连接尺寸(单位:mm)

DN
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
L
140
150
170
180
190
200
210
230
250
270
290
310
330
350
390
430
470
510
550
H
200
215
225
235
280
290
310
350
415
450
480
550
585
640
720
780
840
990
1050
B
88
98
108
118
130
148
172
210
240
264
297
324
351
379
434
491
549
600
655
